Inyección estable
Entrega consistente a las zonas objetivo.
Válvulas reguladoras en tándem
Control de inyección selectiva en cada zona.

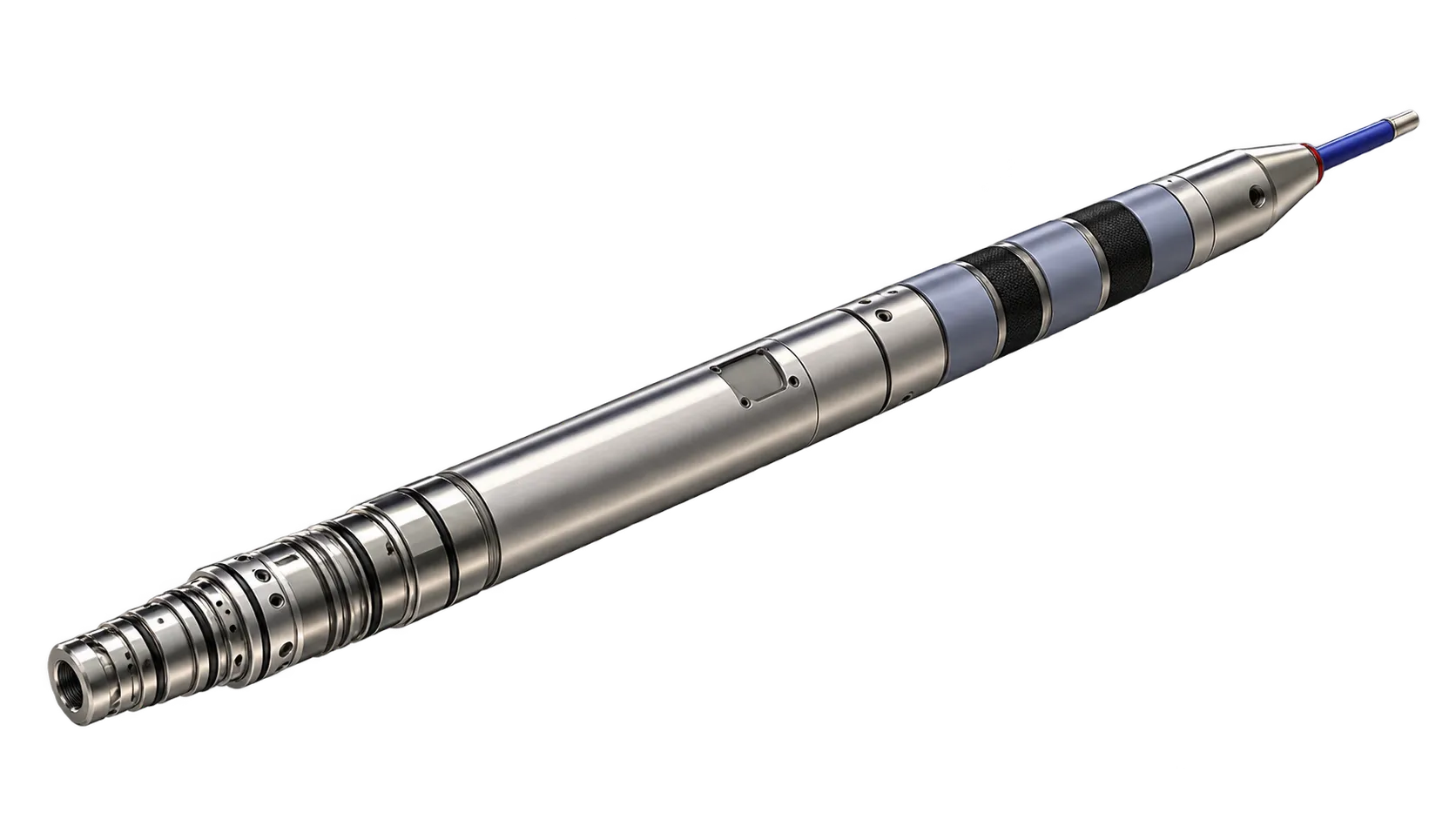

TRGV es una plataforma modular para regular, estabilizar y acelerar la inyección selectiva de agua y polímeros en campos maduros de múltiples zonas.
Mayor eficiencia
Reduce desperdicio e incrementa la producción.
Menor riesgo
Protege zonas no productivas y evita desequilibrios.
Diseño modular
Control escalable mediante subensambles.
El reto en pozos de múltiples zonas
Inyección desequilibrada
Distribución desigual entre zonas.
Zonas ladronas
Flujo preferencial en capas de alta permeabilidad.
Alto corte de agua
Menor producción de petróleo y recuperación neta.
Inestabilidad del pozo
Las oscilaciones reducen la eficiencia de inyección.
Complejidad
La comunicación técnica exige tiempo y esfuerzo.
Degradación del polímero
El alto corte reduce viscosidad y desempeño.
Cómo funciona TRGV
La regulación en tándem acelera y estabiliza la inyección para asegurar la dosis y el caudal requeridos.
Entrada
Reemplazo
Cámara de expansión
Reemplazo
Cámara de expansión
Reemplazo
Salida
Capacidades principales
Controlar
Regular el caudal y la presión de cada zona.
Estabilizar
Mantener caudales constantes o escalonados dentro de límites definidos.
Proteger
Proteger el pozo y el yacimiento mediante límites controlados de corte.
Medir
Monitorear caudal y presión para obtener información de desempeño.
Familia TRGV
Soluciones para cada aplicación

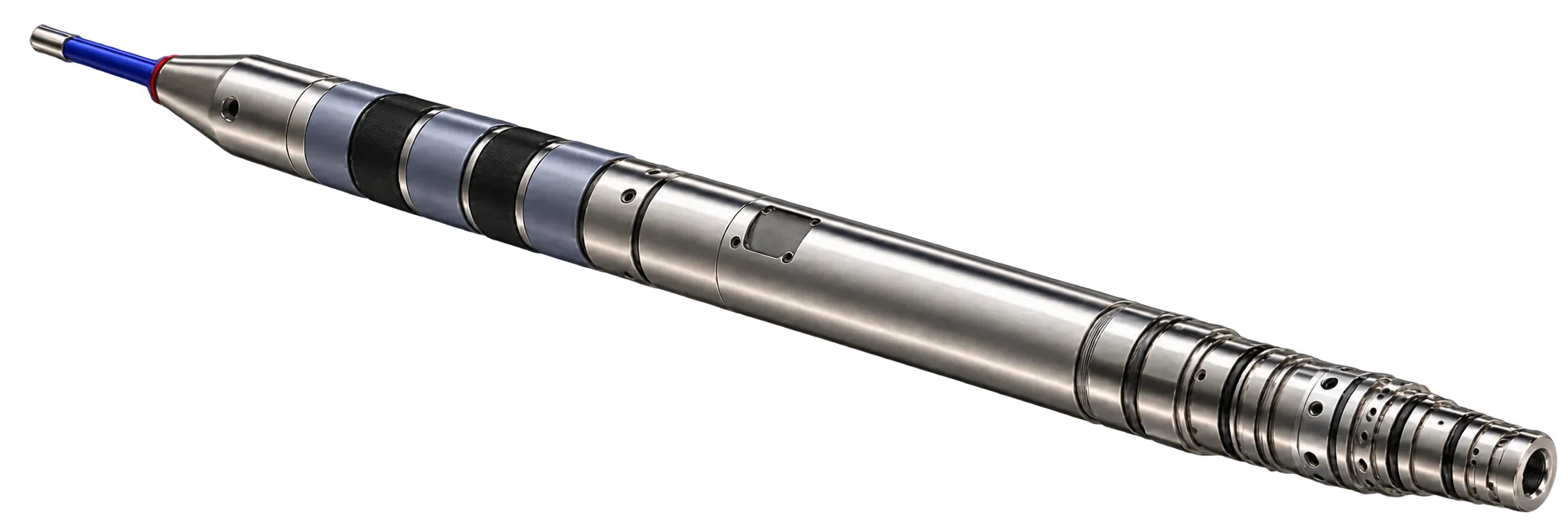

TRGV WATER
Extendida / Compacta
Reductores fijos en tándem para inyección de agua, flujo estable y alto diferencial.
- ΔP máx.
- Hasta 5.000 psi
- Caudal máx.
- Hasta 3.500 BFPD
- Tamaños
- 1,0″ / 1,5″

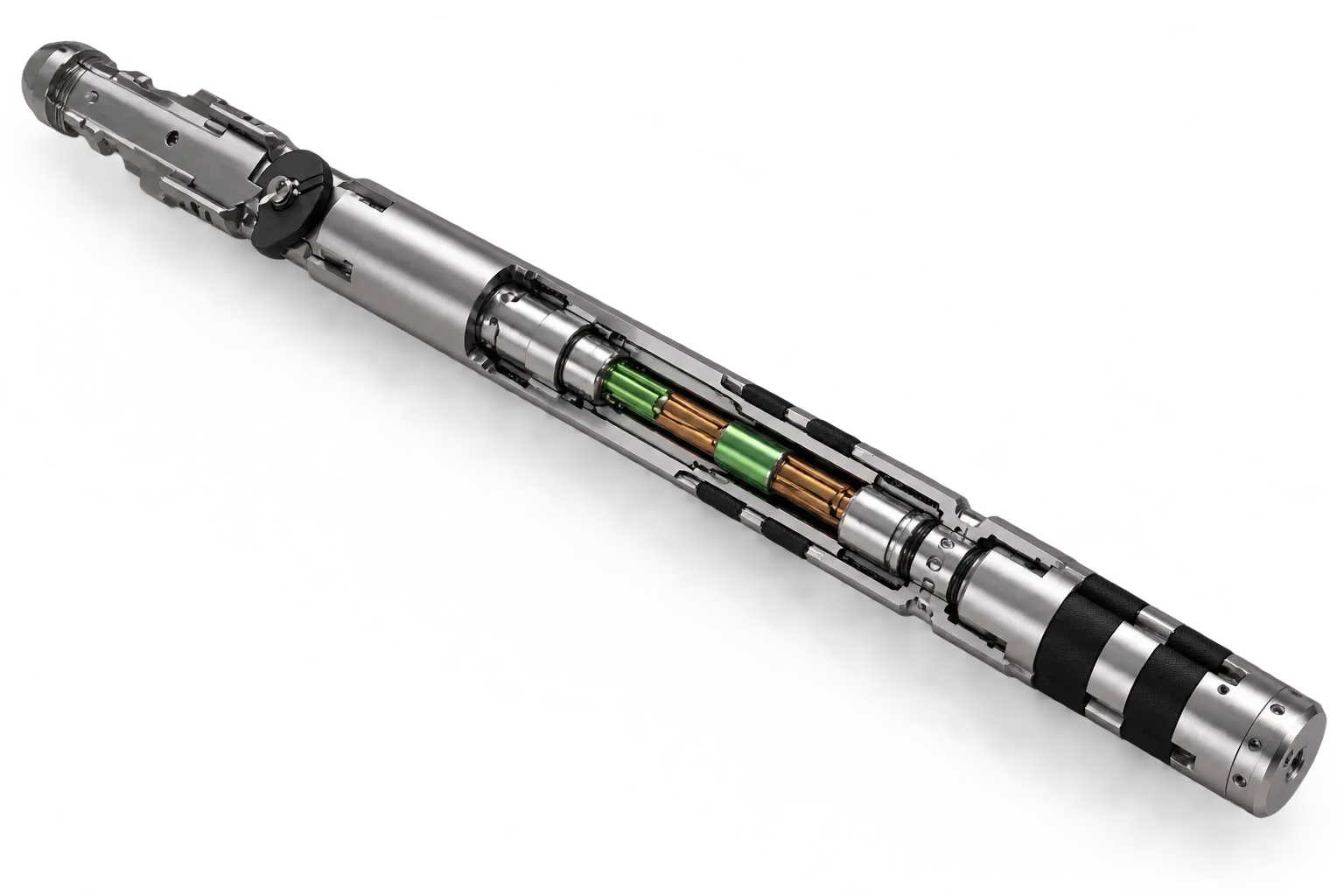

TRGV-EXA1
Compacta 1″
Diseñada para mandriles de bolsillo lateral de una pulgada con regulación axial.
- ΔP máx.
- Hasta 3.500 psi
- Caudal máx.
- Hasta 1.800 BFPD
- Hidráulica
- Hasta 12.000 psi

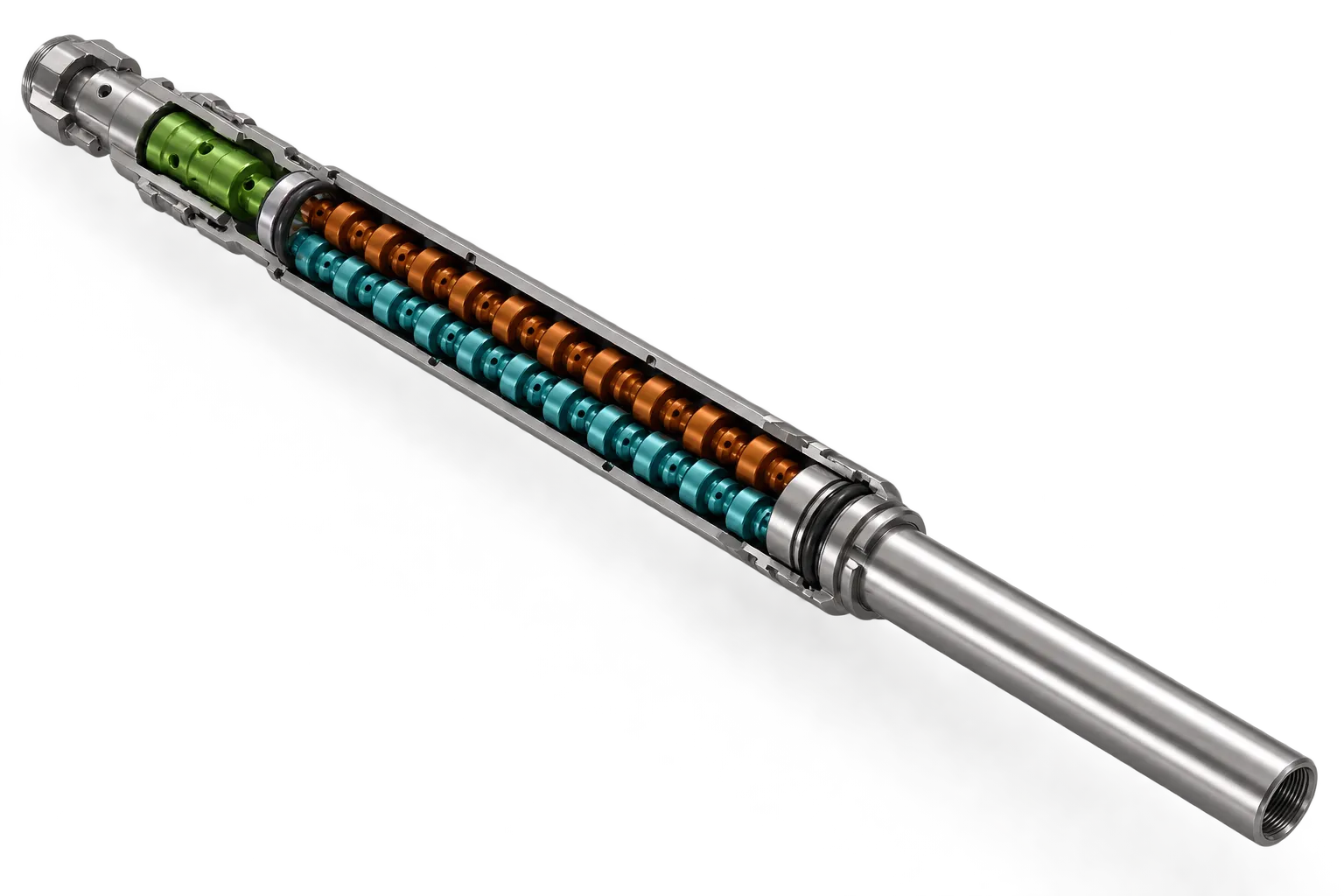

TRGV-EPI
Inyección estándar de polímeros
Configuración multirreductor para minimizar el corte y la degradación del polímero.
- ΔP máx.
- Hasta 2.000 psi
- Caudal máx.
- Hasta 1.000 BFPD
- Elementos
- 13 reductores concéntricos

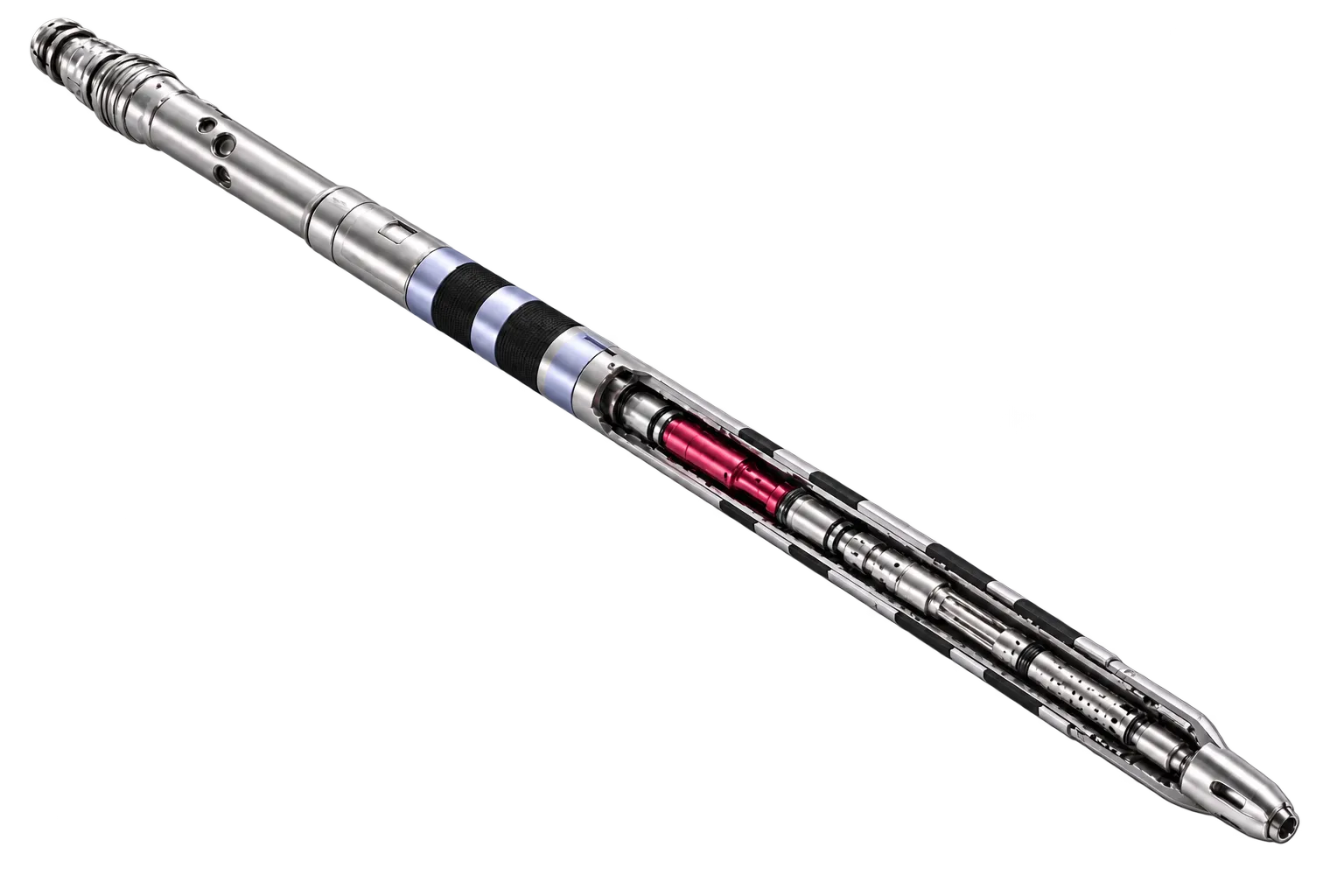

TRGV-EPII
Dos etapas / 2.ª generación
Sistema de dos etapas para corte ultrabajo y una ventana operativa más amplia.
- ΔP máx.
- Hasta 2.000 psi
- Caudal máx.
- Hasta 1.000 BFPD
- Elementos
- 19 componentes geométricos

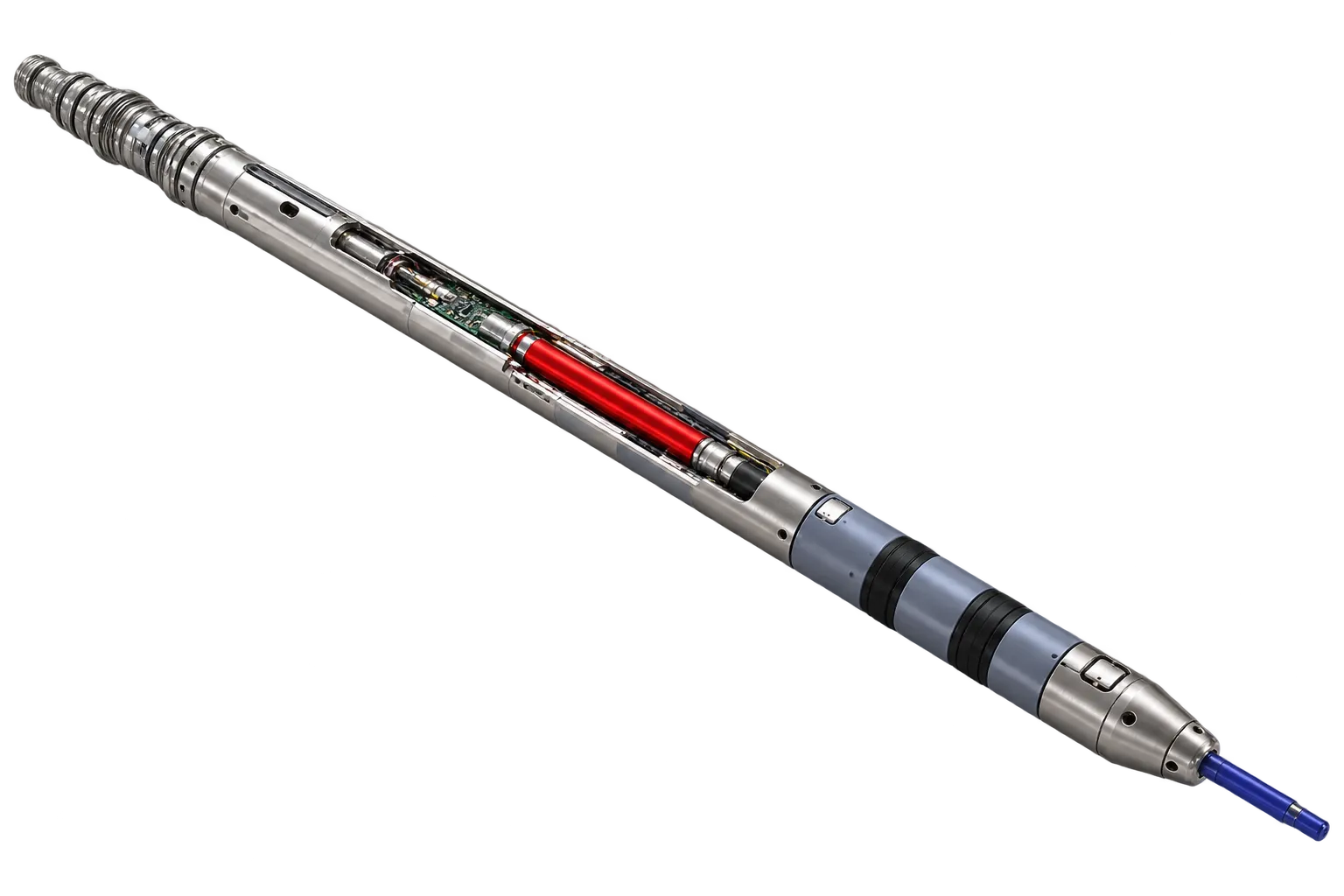

TRGV-IS / ID
Válvulas inteligentes
Regulación estática y dinámica con memoria y opciones de sensado.
- Sensores
- P y T
- Registro
- Hasta 150 h
- Seguridad
- Intrínsecamente segura
Proceso de ingeniería y selección
Datos del yacimiento
Recopilar datos de campo y del pozo para el caso dinámico.
Modelado de inyección
Simular la hidráulica del pozo y la configuración de válvulas.
Selección de parámetros
Definir la ventana operativa y seleccionar la lógica de control.
Configuración de válvulas
Definir componentes, materiales y actuación del subensamble.
Validación
Probar y validar en laboratorio o fondo de pozo antes de instalar.
Instalación
Bajar la válvula en tándem y comisionarla en el pozo.
Optimización
Monitoreo continuo para alcanzar el mejor desempeño.

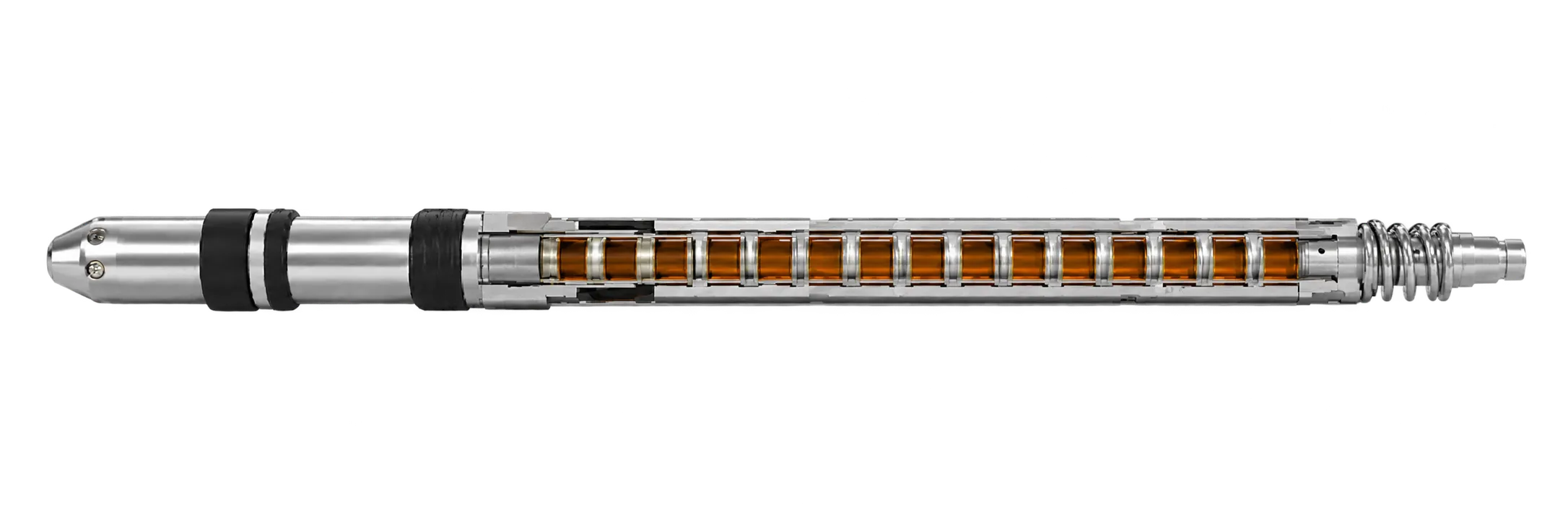

Protección del polímero en sitio
Control del proceso
El control de corte reduce el impacto mecánico sobre el polímero.
Menor degradación y estabilidad
Mantiene la viscosidad con menor corte y flujo estable.
Formulación inteligente
Viscosidades adaptadas a condiciones exigentes de campo.
Desempeño preservado
Comportamiento consistente del polímero en mayores distancias.
Resultados comprobados
~1.000pozos ejecutados en campos reales
2–4
añosvida operacional promedio
30–50%optimización de servicios reportada
USD
17.826ahorro por pozo al año
*Caso de ejemplo basado en datos de campo.
Casos de estudio Cantagallo (Colombia)
A. Redistribución
Inyección total con TRGV
2.169–3.123 BWPDMejor distribución entre zonas
B. Estabilidad
Zona estabilizada dentro del rango objetivo
308–545 BWPDDurante más de 8 meses
C. Control de canalización
Menor comunicación entre inyector y productor
90% → 81%BSW en el productor
Del control de flujo a la inteligencia del yacimiento.
TRGV te brinda el control para optimizar cada zona, extender la vida del pozo e incrementar la producción.
Hablar con ingeniería
